Lineer aktüatör, bir motorun dönme hareketini ileri-geri doğrusal harekete çeviren ve bir yükü belirli bir mesafe boyunca itip çeken tahrik elemanıdır. Sahada "elektrikli piston" olarak da anılır.

Solar tracker'larda lineer aktüatör, panellerin açısını değiştirmek için kullanılır. En yaygın olarak çift eksenli sistemlerde panelin eğimini, yani yükseklik eksenini ayarlar. Bazı tek eksenli tasarımlarda ise bir kol mekanizması üzerinden tork borusunu döndürerek panelleri doğudan batıya çevirir. Aşağıda aktüatörün nasıl çalıştığını, çeşitlerini, solar tracker'daki kullanım biçimlerini, redüktörlü tahrikle farkını ve seçim yaparken nelere bakmanız gerektiğini bulabilirsiniz.

Lineer Aktüatör Nasıl Çalışır?

Elektrikli bir lineer aktüatörün içinde birbirine bağlı birkaç temel parça bulunur:

• Motor: Genellikle doğru akımla (DC) çalışan küçük bir elektrik motorudur ve hareketin kaynağını oluşturur.
• Dişli kutusu: Motorun yüksek devrini düşürür ve kuvveti artırır.
• Vida mili ve somun: Dönme hareketini doğrusal harekete çeviren asıl mekanizmadır. Mil döndükçe somun ileri veya geri kayar.
• Piston mili: Somuna bağlı olarak dışarı çıkar ya da içeri girer ve yükü iter veya çeker.
• Limit anahtarları: Strokun iki ucunda motoru durdurarak mekanizmanın zorlanmasını önler.
• Konum sensörü: Potansiyometre, Hall sensörü veya enkoder gibi bir sensör, pistonun o anda nerede olduğunu kontrol ünitesine bildirir.

Motorun dönüş yönü değiştirildiğinde piston uzar ya da kısalır. Kontrol ünitesi bu hareketi konum sensöründen gelen bilgiyle yöneterek pistonu istenen noktada durdurur. Güneş takip sistemlerinde bu nokta, güneşin o andaki konumuna göre hesaplanan panel açısına karşılık gelir.

Lineer Aktüatör Çeşitleri

Lineer aktüatörler hareket için kullandıkları enerjiye göre üç ana gruba ayrılır:

• Elektrikli aktüatörler: Motor ve vida mekanizmasıyla çalışır. Kurulumu ve kontrolü kolay olduğu için solar tracker'larda en çok bu tip kullanılır.
• Hidrolik aktüatörler: Basınçlı yağla çalışır ve çok yüksek kuvvetler üretebilir. Ancak pompa, hortum ve sızdırmazlık bakımı gerektirir.
• Pnömatik aktüatörler: Basınçlı havayla çalışır. Hızlıdırlar, ama ara konumlarda hassas durmaları için ek kontrol ekipmanı gerekir.

Elektrikli aktüatörlerde en önemli ayrım kullanılan vida tipidir. Bu seçim, aktüatörün verimini ve elektrik kesildiğinde yükü tutup tutamayacağını belirler.

Güneş takip sistemlerinde paneller gün boyunca küçük adımlarla hareket eder, ama rüzgâr yükü altında uzun süre aynı açıda sabit kalmak zorundadır. Bu nedenle kendiliğinden kilitlenme özelliği önemli bir avantajdır. Bilyalı vidalı bir aktüatör kullanılacaksa, konumu güvenle koruyacak bir fren mekanizması aranmalıdır.

Solar Tracker'da Lineer Aktüatör Nerede Kullanılır?

Güneş takip sistemlerinde paneli hareket ettirmenin iki temel yolu vardır: dönme hareketi üreten redüktörlü tahrik ve itip çeken lineer aktüatör. Lineer aktüatör, yapının geometrisine göre iki farklı biçimde görev alır.

Çift Eksenli Sistemlerde Eğim Ayarı

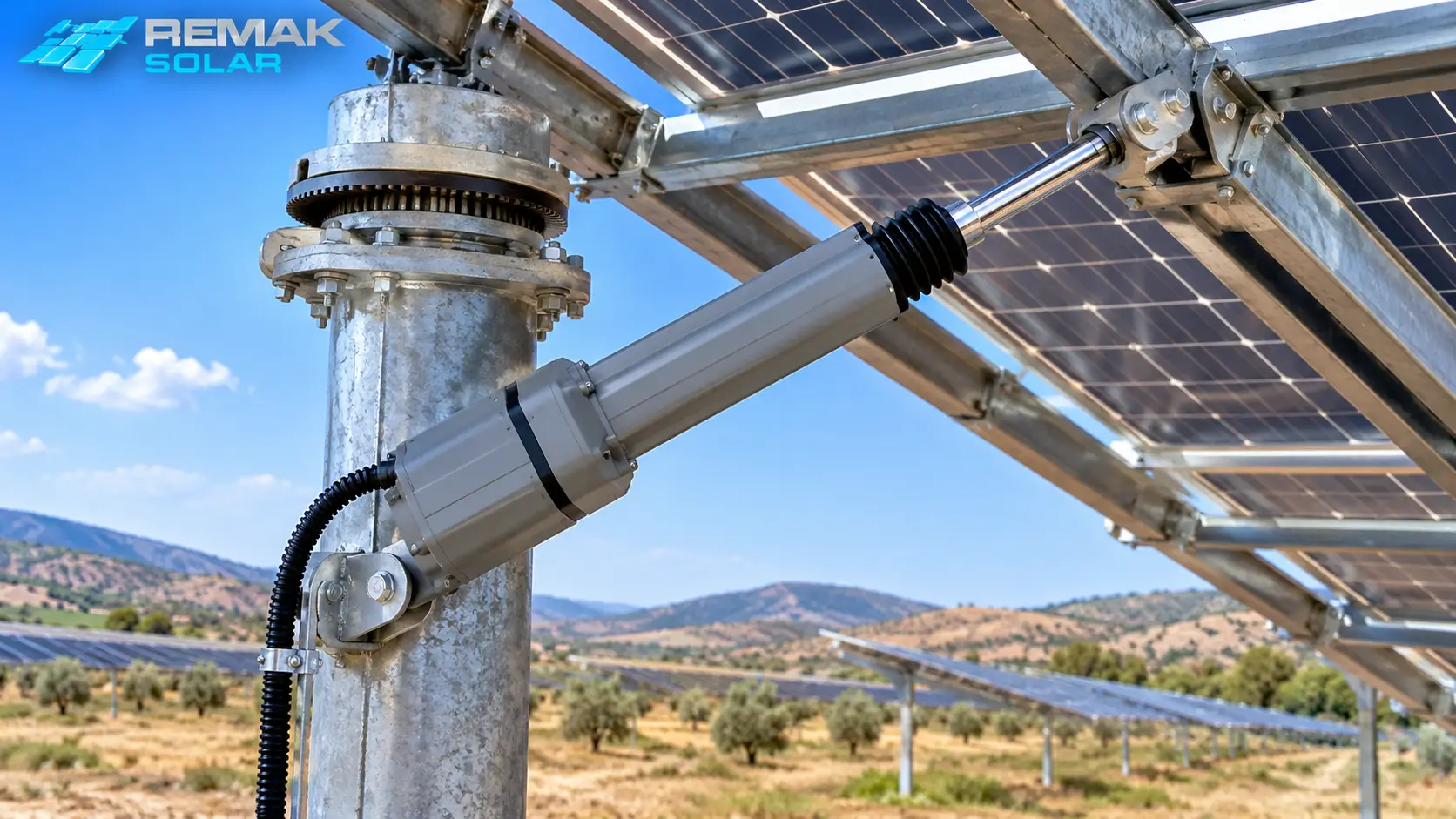

Çift eksenli bir tracker, güneşi hem gün içindeki doğu-batı hareketinde hem de mevsime göre değişen yüksekliğinde takip eder. Yaygın tasarımlarda direğin üzerindeki redüktörlü döner tahrik paneli doğu-batı yönünde (azimut) çevirir. Direk ile panel taşıyıcısı arasına bağlanan lineer aktüatör ise uzayıp kısalarak panelin eğimini (yükseklik açısını) ayarlar. Bu düzen, iki hareketin birbirinden bağımsız ve basit biçimde kontrol edilmesini sağlar.

Tek Eksenli Sistemlerde Kol Mekanizması

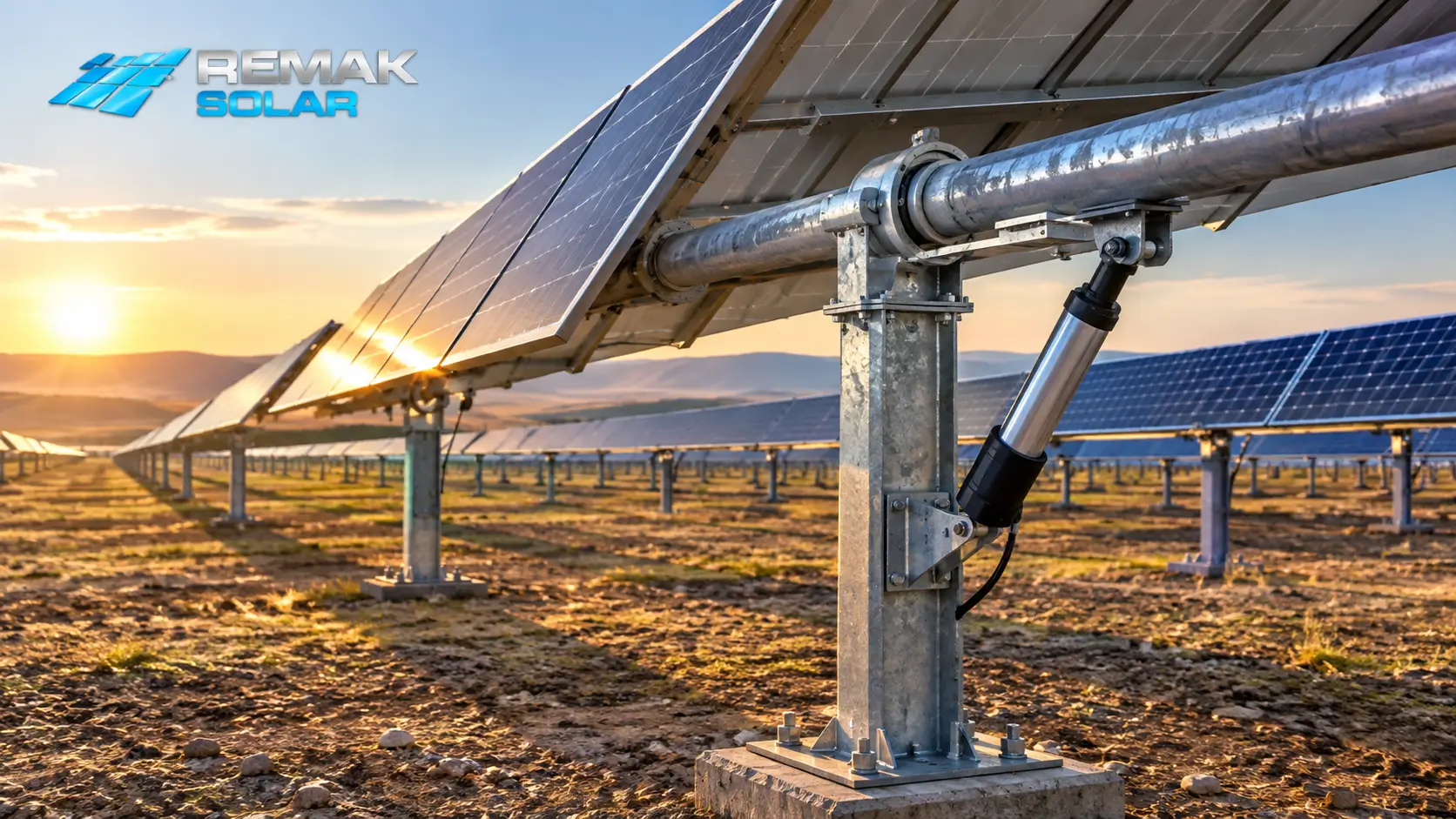

Bazı tek eksenli tracker'larda lineer aktüatör, tork borusuna bağlı bir kolu iterek ya da çekerek paneli döndürür. Kol, aktüatöre mekanik avantaj sağladığı için görece küçük bir motorla büyük bir panel dizisi hareket ettirilebilir.

Bu yaklaşımın bir sınırı vardır: Geometri nedeniyle dönüş açısı kısıtlıdır. Akademik çalışmalarda bu tip sistemler için yaklaşık ±60°'lik çalışma aralıkları incelenmiştir. Konuyu derinlemesine inceleyen bir araştırmada, lineer aktüatörlü tracker'ların avantajları kendiliğinden kilitlenme ve yüksek yük taşıma kapasitesi olarak sayılıyor. Sınırlı hareket aralığı ve motorun enerji tüketimi ise çözülmesi gereken başlıca konular olarak öne çıkıyor.

Tek ve çift eksenli sistemlerin genel farklarını tek eksenli ve çift eksenli solar tracker farkı yazımızda anlattık.

Lineer Aktüatör mü, Redüktörlü Tahrik mi?

Doğru tahrik tipini seçmek, sistemin hareket aralığına, taşıyacağı yüke ve saha koşullarına bağlıdır. Aşağıdaki tablo iki çözümü ana hatlarıyla karşılaştırıyor:

Arazi tipi santrallerdeki sıralı tek eksenli sistemlerde, tork borusunu doğrudan döndüren redüktörlü tahrikler yaygın bir çözümdür. Örneğin ST7 tek eksen solar tracker redüktörümüz 120x120 profillere doğrudan bağlanır. Rüzgâr gibi zorlayıcı koşullarda panellerin belirli bir açıyı geçmesini engelleyen mekanik durdurma özelliğine de sahiptir.

Lineer aktüatör ise panelin bir eksen etrafında kontrollü biçimde itilip çekilmesi gereken yerlerde öne çıkar. Remak Solar ürün gamında yer alan solar tracker pistonu, taşıyıcı profil ile ana direk arasında çalışarak panellerin belirlenen açıya kontrollü ve dengeli şekilde hareket etmesini sağlar. Ürünlerin tamamını solar tracker ürünlerimiz sayfasında inceleyebilirsiniz.

Solar Tracker İçin Lineer Aktüatör Seçerken Nelere Bakılmalı?

Katalogdaki kuvvet değerine bakmak tek başına yeterli değildir. Sahada uzun yıllar sorunsuz çalışacak bir aktüatör için şu ölçütleri birlikte değerlendirmek gerekir:

• Dinamik ve statik yük: Aktüatörün hareket ederken itebileceği kuvvet ile dururken taşıyabileceği yük farklıdır. Rüzgâr, panele hareket sırasında değil çoğunlukla sabit dururken yüklendiği için statik tutma kapasitesi en az itme kuvveti kadar önemlidir.
• Strok boyu ve bağlantı noktaları: Gereken strok, istenen açı aralığına ve bağlantı noktalarının dönme merkezine olan mesafesine göre hesaplanır. Kısa bir kol daha az strokla daha çok açı sağlar, ama aktüatöre binen kuvveti artırır.
• Koruma sınıfı: Aktüatör yıllarca toz, yağmur ve güneş altında çalışacağı için gövdenin ve sızdırmazlık elemanlarının dış ortama uygun olması gerekir. IP koruma sınıfı, toz ve suya karşı dayanımı gösteren temel ölçüttür.
• Çalışma döngüsü: Aktüatörün aşırı ısınmadan ne kadar süre çalışabileceğini gösterir. Paneller gün boyunca kısa aralıklarla hareket ettiği için tracker'larda bu genellikle sorun olmaz. Ancak rüzgâr koruma pozisyonuna geçiş gibi uzun hareketler hesaba katılmalıdır.
• Konum geri bildirimi: Potansiyometreli sensörler enerji kesildiğinde bile konum bilgisini korur. Hall sensörlü sistemler ise kesinti sonrasında bir referans noktasına dönerek yeniden kalibre edilmelidir.
• Gerilim ve kontrol uyumu: Aktüatörün çalışma gerilimi ve sensör sinyali, sistemin kontrol panosuyla uyumlu olmalıdır.

Takip sisteminin kontrol mantığını ve güneş konumunun nasıl belirlendiğini teknoloji sayfamızda ayrıntılı olarak anlattık.

Lineer Aktüatör Hakkında Sıkça Sorulan Sorular

Lineer aktüatör ile elektrikli piston aynı şey mi?

Günlük kullanımda çoğunlukla aynı anlamda kullanılır. "Elektrikli piston" ifadesi, motorla çalışan lineer aktüatörü tarif eder. Hidrolik ve pnömatik pistonlar da doğrusal hareket üretir, ama bunlar yağ ya da hava basıncıyla çalışır ve pompa veya kompresör gibi ek ekipman gerektirir.

Elektrik kesildiğinde paneller düşer mi?

Trapez vidalı aktüatörler kendiliğinden kilitlendiği için enerji kesildiğinde bulundukları konumda kalır. Bilyalı vidalı modellerde bu işi fren mekanizması üstlenir. İyi tasarlanmış bir tracker'da buna ek olarak mekanik durdurucular bulunur. Böylece aktüatörde bir sorun çıksa bile panellerin kontrolsüz biçimde hareket etmesi önlenir.

Lineer aktüatörler kaç volt ile çalışır?

Elektrikli lineer aktüatörlerin büyük bölümü 12 V veya 24 V doğru akımla çalışır. Seçim yaparken aktüatörün gerilimi, sistemin besleme kaynağı ve kontrol panosuyla birlikte değerlendirilmelidir. Uzun kablo mesafelerinde gerilim düşümü de hesaba katılmalıdır.

Açık sahada çalışan bir aktüatörün bakımı nasıl yapılır?

Periyodik kontrollerde bağlantı pimleri ve mafsallar, piston milinin yüzeyi, toz körüğü ve kablo girişleri incelenmelidir. Çalışırken alışılmadık ses çıkarması, hareketin yavaşlaması ya da panelin hedef açıya tam ulaşamaması, aktüatörün kontrol edilmesi gerektiğine işaret eder. Konum sensörünün kalibrasyonu da belirli aralıklarla doğrulanmalıdır.

Büyük güneş santrallerinde neden daha çok redüktör kullanılır?

Uzun sıralar halinde kurulan tek eksenli sistemlerde paneller geniş bir açı aralığında döner. Tork borusunu doğrudan döndüren redüktörlü tahrikler bu geniş açıyı kol geometrisine bağlı kalmadan sağlayabilir. Lineer aktüatörler ise eğim ayarı gereken çift eksenli sistemlerde ve kollu tasarımlarda avantajlıdır. Sistemin genel yapısı için güneş takip sistemi sayfamıza göz atabilirsiniz.
